一、气动法兰蝶阀 产品概述
上海川沪阀门有限公司生产的气动法兰蝶阀，D641X、D643H气动法兰蝶阀是由角行程气动执行器及蝶阀阀体组成，其主要优点：结构简单、体积小重量轻、造价低，气动法兰蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，配以阀门定位器也可调节介质流量、温度、压力等参数。气动法兰蝶阀流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭迅速省力，蝶扳旋转90角度即可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶，称为气动法兰软密封蝶阀。其中气动硬密封法兰蝶阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。所以气动法兰蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。 |
|
气动法兰蝶阀 |
二、气动法兰蝶阀 主要技术参数
1、阀体
| 阀体形式 |
直通铸造蝶阀 |
| 公称通径 |
DN50～1000mm |
| 公称压力 |
PN1.0、1.6、2.5MPa |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 |
法兰式、对夹式 |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压盖压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
| 阀板形式 |
垂直板式(蝶形) |
| 流量特性 |
开关型：线性；调节型：近似等白分比 |
2、执行机构
| 执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
| 供气压力 |
400～700KPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动法兰蝶阀 主要性能指标
| 公称通径DN(mm) |
DN50～1200 |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
四、气动法兰蝶阀 零件材料
| 零件名称 |
材料名称 |
| 阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 |
聚四氟乙烯、柔性石墨 |

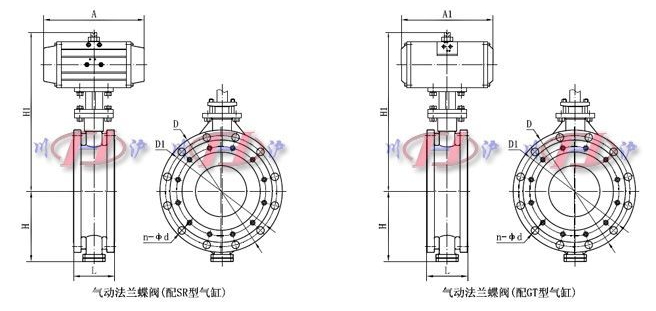

五、气动法兰蝶阀 外形尺寸图
六、气动法兰蝶阀 外形连接尺寸
| 公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
330 |
410 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根据所配执行机构而定 |
| A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
