一、气动固定球阀 产品概述
本公司生产的川沪牌Q647气动固定球阀，由活塞式气动执行机构和固定球阀组成。气动固定球阀因为球阀的阀芯是固定的，所以可以大大减轻气缸的负载，适用于高压差场合和DN150的口径以上的大口径球阀。气动固定球阀大多用于两位切断，一般不用做调节，配上限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动固定球阀具有结构简单，启闭快速、阻力小、动作稳定可靠等优点。气动固定球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。 |
|
Q647气动固定球阀 |
二、气动固定球阀 产品特点
1、防火安全结构：阀门都具备防火安全功能，其设计、制造均遵循API 607和API 6FA 规范要求。
2、双阻塞与排放功能：气动固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。
3、自动泄压功能：阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。
三、气动固定球阀 主要技术参数
1、阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN25～400mm |
| 公称压力 |
国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
| 法兰标准 |
JIS、ANSI、GB、JB、HG等 |
| 连接形式 |
法兰式、焊接式 |
| 阀盖形式 |
整体式 (适用温度-45～+400℃) |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
| 阀芯形式 |
O型球阀芯 |
| 流量特性 |
直线特性 |
2、执行器
| 执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-20～+90℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动固定球阀 主要性能指标
| 公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数KV |
32 |
46 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
软密封VI级、硬密封IV级、符合ANSI B16.104标准 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
五、气动固定球阀 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 气密试验 |
0.4～0.7MPa |
六、气动固定球阀 主要零件材料
| 1、2 |
底座、阀体 |
WCB、CF8、CF8M、CF3M |
|
| 3 |
下轴套 |
铜/不锈钢 |
| 4 |
压圈 |
2Cr13、304、316、316L |
| 5 |
阀座 |
PTFE、PPL、不锈钢 |
| 6 |
V型球体 |
WCB、CF8、CF8M、CF3M (硬化处理) |
| 7 |
上阀轴 |
铜/不锈钢 |
| 8 |
阀杆 |
2Cr13、304、316、316L |
| 9 |
填料 |
V型聚四氟乙烯填料、石墨填料 |
| 10 |
填料压套 |
2Cr13、304、316、316L |
| 11 |
压板 |
WCB、CF8、CF8M、CF3M |

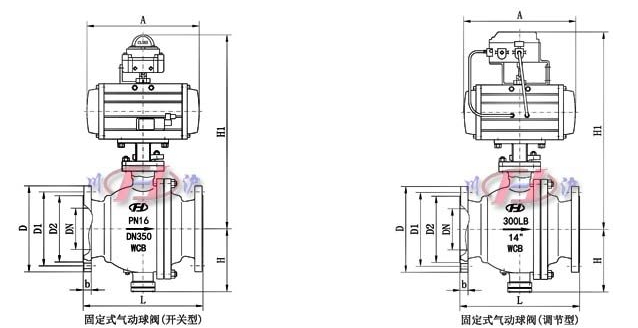

六、气动固定球阀 外形尺寸图
六、气动固定球阀 连接尺寸
| 公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
- |
- |
- |
- |
- |
- |
335 |
385 |
430 |
470 |
590 |
700 |
780 |
950 |
| H1 |
根据所配执行机构而定，配置执行器不同，连接尺寸也不同 |
| A |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
705 |
840 |
910 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
650 |
770 |
840 |
| D2 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
435 |
485 |
608 |
718 |
788 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
12-26 |
12-30 |
12-34 |
12-41 |
12-41 |
由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
