H44H旋起式止回阀

一、H44H旋起式止回阀 产品概述

上海川沪阀门有限公司专业生产的H44H旋启式止回阀适用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。旋起式止回阀开启压力比较低,所以适用于介质压力比较低的工况,比升降式止回阀具有一定的优势,其结构特点有:

1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

二、H44H旋起式止回阀 产品型号和图片

H44H旋起式止回阀 产品型号和图片
H44H旋起式止回阀

三、H44H旋起式止回阀 主要技术参数

阀体 阀盖 阀瓣 阀座 适用介质 >适用温度 (≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+
Stellite12
0Cr18Ni9+
Stellite6
销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+
Stellite12
ZG1Cr5Mo+
Stellite6
水、油品、蒸汽 550

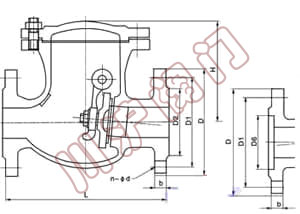

四、H44H旋起式止回阀 外形尺寸图

H44H旋起式止回阀外形尺寸图
H44H旋起式止回阀外形尺寸图

五、H44H旋起式止回阀 外形连接尺寸

公称通径DN L D D1 D2 b Z-Φd H WT(Kg)
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
50 230 160 125 100 16 4-Φ18 135 21
65 290 180 145 120 18 4-Φ18 142 28
80 310 195 160 135 20 8-Φ18 165 38
100 350 215 180 155 20 8-Φ18 180 58
125 400 245 210 185 22 8-Φ18 210 92
150 480 280 240 210 24 8-Φ23 233 130
200 500 335 295 265 26 12-Φ23 304 210
250 550 405 355 320 30 12-Φ25 348 294
300 650 460 410 375 30 12-Φ25 390 367
350 750 520 470 435 34 16-Φ25 430 410
400 850 580 525 485 36 16-Φ30 468 461
450 950 640 585 545 40 20-Φ30 523 570
500 1025 705 650 608 44 20-Φ34 525 850



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
