一、ZCM煤气电磁阀 产品概述

上海川沪阀门有限公司生产的ZCM煤气电磁阀是适用于城市煤气、液化石油气,天然气等多种煤气为加热燃烧介质管路做二位式通断切换,进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

工作原理:常闭型:
本阀DNl5—50系一次开阀的直动式低压电磁阀,DN65—300系二次开阀的先导式电磁阀。直动式电磁阀在接受电信号后,电磁力直接将阀塞提起,介质流通;断电后,电磁力消失,阀塞在自重和弹簧力作下下落,介质断流。
常开型:阀门应用独特的直动式结构,当给电磁头的线圈通电时, 位于线圈周围的静铁芯组件便产生磁性,磁力克服阀杆组件重力和回位弹簧弹力后将动铁芯连同阀杆组件向上吸起,从而使固连在阀杆组件上的阀盘与阀座紧密贴紧而密封, 阀门关闭;断电后,阀盘在回位弹簧及阀杆组件重力作用下恢复原位,阀门开启,管道恢复正常通气。

ZCM煤气电磁阀
ZCM煤气电磁阀

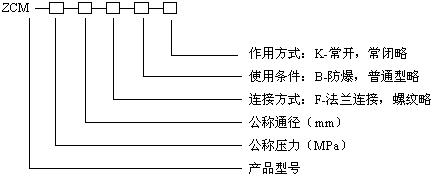

二、ZCM煤气电磁阀 型号编制

三、ZCM煤气电磁阀 主要技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
工作介质 煤气、液化石油气和天然气
介质温度℃ -20~80
环境温度℃ -40~60
公称压力(MPa) 1.0
工作压差(MPa) 0~0.03 0~0.1
安装方式 垂直安装
电源电压 AC 220V其它规格可作特殊订货
工作电流(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
防爆标志 ExdIIBT4

四、ZCM煤气电磁阀 主要外形连接尺寸

公称通径 DN 内螺纹连接 法兰连接
内螺纹 外形尺寸 外形尺寸 法兰尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 210 130 95 65 46 14 2 4 -Φ14
20 153 92 3/4 210 150 105 75 56 16 2 4 -Φ14
25 153 110 1 210 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 221 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 230 200 150 110 84 18 3 4 -Φ18
50 192 162 2 252 230 165 125 99 20 3 4 -Φ18
65       390 290 185 145 118 20 3 4 Φ18
80       401 310 200 160 132 22 3 8 -Φ18
100       408 350 220 180 156 24 3 8 -Φ18
125       424 400 250 210 184 26 3 8 -Φ18
150       515 480 285 240 211 26 3 8 -Φ22
200       540 600 340 295 266 26 3 8-Φ22

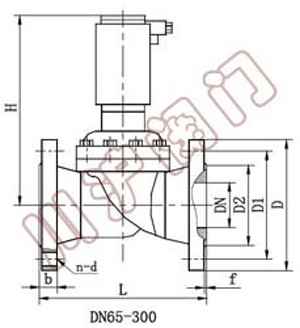

ZCM煤气电磁阀外形尺寸图
ZCM煤气电磁阀外形尺寸图

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
