一、内螺纹锻钢球阀 产品概述
|
上海川沪专业生产的Q11N内螺纹高压球阀具有防腐蚀、抗硫化能力强、防火、防静电、密封性能好等特点，使用压力与温度范围广，全通径与缩径齐 备，并可配多种驱动装置，是化工、石油炬炼制、天然气开采与输送系统理想的用阀选择。内螺纹高压球阀中腔停滞的介质由于温度变化而异常升压时，介质压力推动阀座脱离球体，达到自动泄压的效果，泄压后阀座自动复位。 |

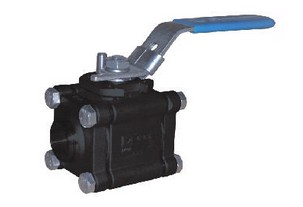

二、内螺纹锻钢球阀 产品型号和图片
 |
内螺纹锻钢球阀 |
三、内螺纹锻钢球阀 主要参数
| 零件名称 | 材质 | |
| 阀体 Body | A105 | A304 |
| 密封圈 Sealing Ring | APTFE & PEEK | |
| 球体 Ball | F6 | F304 |
| 阀杆 Stem | 410 | 304 |
| O型圈 O-ring | VITON | |
| 垫片 Gasket | PTFE | |
| 螺栓 Bolt | B7 | B8 |
| 螺母 Nut | 2H | 8 |
| 薄型螺母 Flat nut | 8 | |

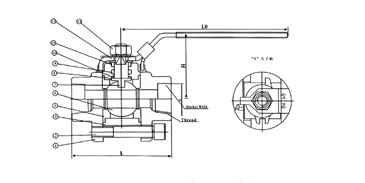

四、内螺纹锻钢球阀 外形尺寸图
 |
内螺纹锻钢球阀外形尺寸图 |
五、内螺纹锻钢球阀 外形连接尺寸
| 尺寸 口径 | 1/2″ | 3/4″ | 1″ | 1 1/2″ | 2″ |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2″ | 3/4″ | 1″ | 1 1 /2″ | 2″ |
| LO | 108 | 146 | 178 | 1 78 | 200 |
| H | 51 | 62 | 8l | 85 | 100 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
