YK43F高压气体减压阀

一、YK43F高压气体减压阀 产品概述

上海川沪阀门有限公司专业生产的YK43F高压气体减压阀属于先导活塞式减压阀,由主阀和导阀两部分组成,主阀主要由阀座、主阀盘、活塞、弹簧等零件组成,导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。YK43F高压气体减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 本产品主要用于高压气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

二、YK43F高压气体减压阀 产品型号和图片

YK43F高压气体减压阀 产品型号和图片
YK43F高压气体减压阀

三、YK43F高压气体减压阀 主要技术参数

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989

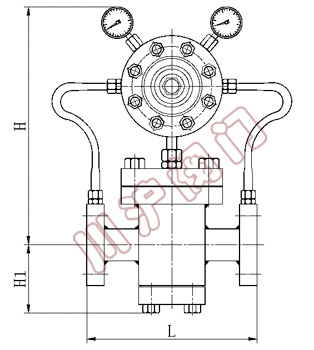

四、YK43F高压气体减压阀 外形尺寸图

YK43F高压气体减压阀 外形尺寸图
YK43F高压气体减压阀 外形尺寸图

五、YK43F高压气体减压阀 外形连接尺寸

外形尺寸(PN1.6-4.0): 单位:mm

公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

外形尺寸(PN6.4-16.0): 单位:mm

公称通径DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950   855 495

订货须知:
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
