气动法兰截止阀

一、气动法兰截止阀 产品概述

上海川沪阀门有限公司生产的气动法兰截止阀J641H气动法兰截止阀是采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。气动法兰截止阀结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

气动法兰截止阀
气动法兰截止阀

二、气动法兰截止阀 主要零件材料

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、 碱类、混酸 200
ZG00Crl7Nil4M02 CF3M Stellite12 Stel1ite6 316L PTFE 磷酸类、 尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

三、气动高真空蝶阀 应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928

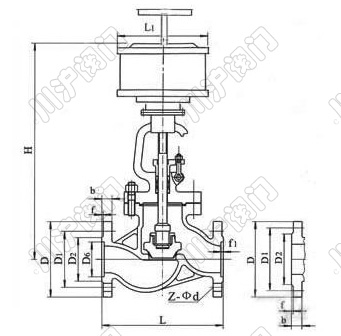

四、气动法兰截止阀 外形尺寸图

气动法兰截止阀外形尺寸图

五、气动法兰截止阀 外形连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1.6 50 230 160 125 100 / 16 3 / 4-φ18 185 645
65 290 180 145 120 / 18 3 / 4-φ18 232 690
80 310 195 160 135 / 20 3 / 8-φ18 232 715
100 350 215 180 155 / 20 3 / 8-φ18 232 770
125 400 254 210 185 / 22 3 / 8-φ18 283 780
150 480 280 240 210 / 24 3 / 8-φ23 283 810
200 600 335 295 265 / 26 3 / 12-φ23 283 967
250 622 405 355 320 / 30 3 / 12-φ25 283 1143
300 698 460 410 375 / 30 4 / 12-φ25 283 1292
2.5 50 230 160 125 100 / 20 3 / 4-φ18 185 645
65 290 180 145 120 / 22 3 / 8-φ18 232 690
80 310 195 160 135 / 22 3 / 8-φ18 232 715
100 350 230 190 160 / 24 3 / 8-φ23 232 770
125 400 270 220 188 / 28 3 / 8-φ25 283 780
150 480 300 250 218 / 30 3 / 8-φ25 283 810
200 600 360 310 278 / 34 3 / 12-φ25 283 967
250 622 425 370 332 / 36 3 / 12-φ30 283 1143
300 698 485 430 390 / 40 4 / 16-φ30 283 1292
4.0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4.5 8-φ23 232 770
125 400 270 220 188 176 28 3 4.5 8-φ25 283 782
150 480 300 250 218 204 30 3 4.5 8-φ25 283 875
200 600 375 320 282 260 38 3 4.5 12-φ30 283 1160

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
