ZJSBW气动夹套保温调节阀

一、气动夹套保温调节阀 产品概述

本公司生产的ZJSBW气动夹套保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。气动夹套保温调节阀由精小型薄膜执行器及低流阻调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动单座调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
气动夹套保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺介质满足过程控制的需要。
气动夹套保温调节阀的泄漏量符合ANSI B16.104标准。

ZJSBW气动夹套保温调节阀
ZJSBW气动夹套保温调节阀

二、气动夹套保温调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀+保温夹套
公称通径 DN20~150mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式 保温型-29~+425
压盖型式 螺栓压紧式
密封填料 金属石墨缠绕垫、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

2、阀内件

阀芯形式 单座柱塞型阀芯、套筒导向型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动夹套保温调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、气动夹套保温调节阀 额定流量系数Kv、允许压差

公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 440
套筒 6.3 10 16 25 40 63 100 160 360
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.1
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45

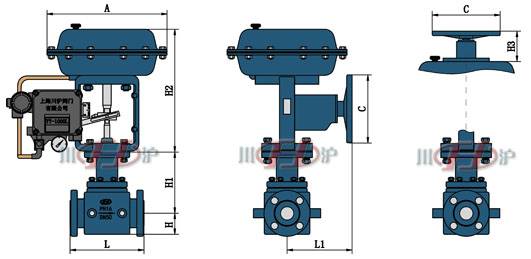

五、气动夹套保温调节阀 主要外形图

ZJSBW气动夹套保温调节阀 外形尺寸图
ZJSBW气动夹套保温调节阀 外形尺寸图

六、气动夹套保温调节阀 主要连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 152 152 177 177 183 221 221 230 315 355
H2 298 298 298 298 298 380 380 380 510 510
H3 180 180 180 180 180 236 236 236 310 310
L1 289 289 289 289 289 347 347 347 476 476
A 282 282 282 282 282 360 360 360 470 470
D 220 220 220 220 220 270 270 270 320 320

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
