一、气动活塞式切断阀 产品概述
上海川沪阀门有限公司生产的ZSQP气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。 当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。 气动活塞式切断阀广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。 |
二、气动活塞式切断阀 产品型号和图片
 |
气动活塞式切断阀 ZSQP |
三、气动活塞式切断阀 主要技术参数
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | |
| 额定行程 mm | 8 | 12 | 20 | 25 | |||||
| 气缸直径 mm | 75 | 100 | 150 | ||||||
| 允许泄 露量 |
硬密封 | 单座、双座：1.2X10 -7 X 阀额定容量；套筒： 5X10 -6 X 阀额定容量 | |||||||
| 软密封 | VI 级 | ||||||||
| 允许压差MPa | ≤ 公称压力 | ||||||||
| 信号压力KPa | 0 或 400 ～ 600 | ||||||||
| 阀盖形式 | 常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃ | ||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||
| 阀芯形式 | 单座、套筒、双座型阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | ||||||||

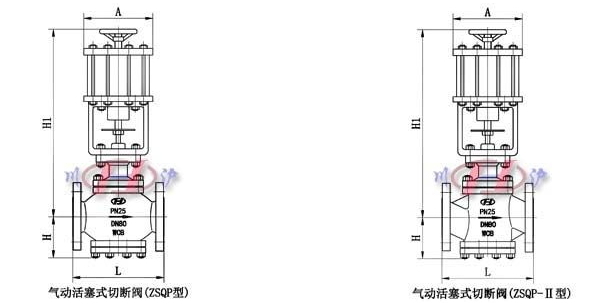

四、气动活塞式切断阀 外形尺寸图
 |
气动活塞式切断阀 外形尺寸图 |
五、气动活塞式切断阀 外形连接尺寸
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | |
| 重量(kg) | 标准型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
六、气动活塞式切断阀 安装注意事项
（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3) 切断阀安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
