软密封对夹蝶阀

一、软密封对夹蝶阀 产品概述

上海川沪阀门有限公司生产的软密封对夹蝶阀软密封中线蝶阀具有开关及调节流体功能,广泛用于各种工业流体控制,和传统截止阀和球阀相比,蝶阀重量轻,成本低。随着各种人造橡胶工业的快速发展,软密封中线蝶阀 不仅能用于传统水处理工业,还可用于各种现代化学工业。

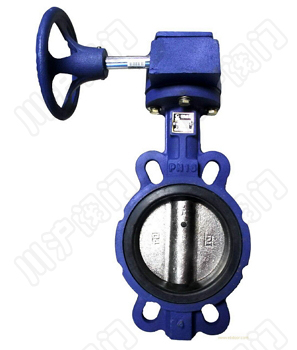

二、软密封对夹蝶阀 产品型号和图片

软密封对夹蝶阀 产品型号和图片
软密封对夹蝶阀 D371X

三、软密封对夹蝶阀 主要技术参数

型号 XD371X-10 XD371X-16
工作压力(MPa) 1.0 1.6
适用温度(℃) ≤65
适用介质 水等
材料 阀体 铸铁
蝶板 球墨铸铁(表面尼龙覆层)
阀杆 铬不锈钢
阀座 丁晴橡胶
填料 O形橡胶圈

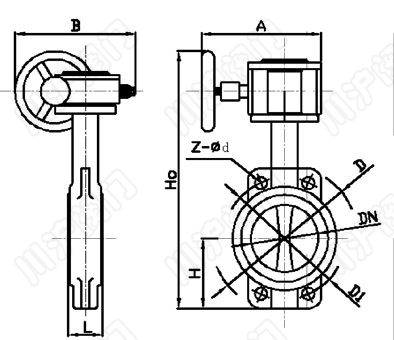

四、软密封对夹蝶阀 外形尺寸图

软密封对夹蝶阀 外形尺寸图
软密封对夹蝶阀 外形尺寸图

五、软密封对夹蝶阀 外形连接尺寸

软密封中线蝶阀外形尺寸(mm)
公称通径
DN(mm)
连接尺寸 外形尺寸
L D D1 Z-φd D71X D371X D671X D971X
H Ho A B H0 A B H0 A B H0 A B
40 43 145 110 4-18 58 220 266 65 295 193 125 305     420 125 125
50 43 165 125 4-18 63 235 266 65 306 193 125 316 180 65 438 125 125
65 46 185 145 4-18 70 250 266 65 320 193 125 330 180 65 453 125 125
80 46 200 160 4-18 83 275 266 65 345 193 125 385 245 72 478 125 125
100 52 220 180 8-18 105 316 266 65 385 193 125 435 240 72 519 125 125
125 56 250 210 8-18 115 340 310 65 410 193 125 450 240 72 713 325 245
150 56 285 240 8-22 137 376 310 65 445 193 125 625 350 93 749 325 245
200 60 340 295 8-22 164 470 370 90 570 283 165 720 350 93 843 325 245
250 68 395 350 12-22 206       645 283 165 805 550 350 945 363 373
300 78 445 400 12-22 230       740 334 175 840 600 350 1010 363 373
350 78 505 460 16-22 248       765 334 175 885 600 350 1050 363 373
400 102 565 515 16-26 290       875 425 210 975 600 350 1135 363 373
450 114 615 565 20-26 320       940 425 210 1040 750 380 1220 465 413
500 127 670 620 20-26 345       995 425 210 1095 750 380 1330 546 431
600 154 780 725 20-30 410       1130 425 210 1230 750 380 1400 546 556
700 165 895 840 24-30 480       1475 620 320 1475 750 380 1530 546 556
800 190 1015 950 24-33 525       1535 620 320 1505 750 380 1600 546 556
900 203 1115 1050 28-33 585       1660 620 320 1660 1250 380 1745 617 706
1000 216 1230 1160 28-36 640       1760 620 320 1760 1500 580 1810 632 706
1200 254 1455 1380 32-39 755       1995 620 320 1995 1500 580 2035 632 706
1200 254 1400 1340 32-34 755       1995 620 320 1995     2035 632 706
1400 279 1620 1560 36-34 885       2360 620 320 2360     2785 632 706
1600 318 1820 1760 40-34 1035       2525 780 450 2525     2620 715 835
1800 356 2045 1970 44-41 1175       2860 780 450 2860     2760 715 835
2000 406 2265 2180 48-48 1325       3250 920 570 3250     2920 715 835

六、软密封对夹蝶阀 安装注意事项

蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广,如果用来控制流量的话就需要选择不同的类型和阀体的大小了,因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
