一、一片式内螺纹球阀 产品概述
|
上海川沪阀门有限公司专业生产的一片式内螺纹球阀，适用于1.6MPa压力以下的工况，具有阀体轻巧、开关灵活等特点，一般公称通径大做到DN100，材质有304不锈钢、316不锈钢，连接螺纹有NPT螺纹，也有公制管螺纹。适用温度一般不超过200度。 |

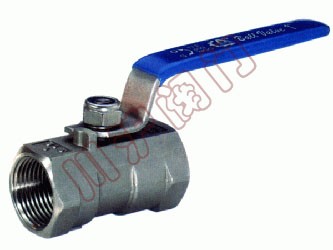

二、一片式内螺纹球阀 产品型号和图片
 |
一片式内螺纹球阀 |
三、一片式内螺纹球阀 主要零件材料
| 零件名称 | 材质 |
| 密封圈 | 聚四氟乙烯 |
| 球体 | 铸钢/不锈钢 |
| 阀盖 | 铸钢/不锈钢 |
| 阀体 | 铸钢/不锈钢 |
| 阀杆 | 不锈钢 |
| 止推垫圈 | 聚四氟乙烯 |
| 填料 | 聚四氟乙烯 |
| 填料压盖螺母 | 碳钢/不锈钢 |
| 垫圈 | 碳钢/不锈钢 |
| 阀杆螺母 | 碳钢/不锈钢 |
| 手柄套 | 塑料PLASTIC |
| 手柄 | 碳钢/不锈钢 |

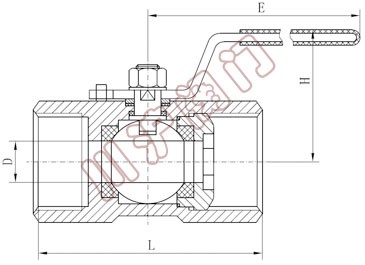

四、一片式内螺纹球阀 外形尺寸图
 |
一片式内螺纹球阀 外形尺寸图 |
五、一片式内螺纹球阀 外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
|
|
