一、热动力疏水阀 产品概述
|
上海川沪阀门有限公司专业生产的CS49型热动力式蒸汽疏水阀是利用热动力学特性设计，当凝结水排到较低压力区时会发生二次蒸发，并在粘度,密度等方面与蒸汽存在差异驱动启闭件，适用于蒸汽主管道，伴热管线，夹套管，储存灌槽及各种小型蒸汽设备。工作原理及特点：热动力式蒸汽疏水阀结构结实，重量轻，体积小，适用压力范围大，不需要任何调节；热动力蒸汽疏水阀具有空气排放装置，迅速排除初始空气，保证快速启动；可承受过热蒸汽，抗冰冻，在任何安装状况下均能正常工作。 |
二、热动力疏水阀 产品型号和图片
 |

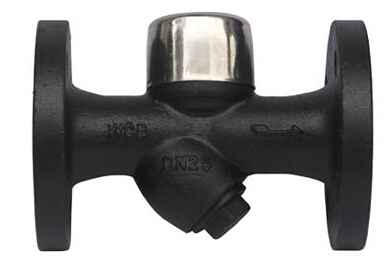

热动力疏水阀 |
三、热动力疏水阀 主要参数
| 部件名称 | 材料 |
| 阀体阀盖 | WCB |
| 膜盒 | 1Cr18Ni9Ti |
| 膜片 | 哈氏合金 |
| 阀座 | 3Cr13 |
| 过滤网 | 1Cr18Ni9Ti |
四、热动力疏水阀 外形尺寸图
 |
热动力疏水阀外形尺寸图 |
五、热动力疏水阀 外形连接尺寸
| 产品型号 | 通径(mm) | 连接方式 | 阀体材料 | 工作压力 范围(MPa) |
高允许温度℃ | 外形尺寸 (mm) | |||
| L | H1 | H2 | W | ||||||
| CS19H-16C | 15-20 | 内螺纹 | WCB | 0.05~1.6 | 250 | 100 | 58 | 55 | 70 |
| 25 | 0.05~1.6 | 250 | 120 | 58 | 55 | 70 | |||
| 32-40 | 0.05~1.6 | 250 | 150 | 68 | 68 | 90 | |||
| 50 | 250 | 160 | 68 | 68 | 90 | ||||
| CS19Y-25C CS19Y-40 CS49Y-40 |
15-20 | 法兰 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
| 25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
| 30-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 | |||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
